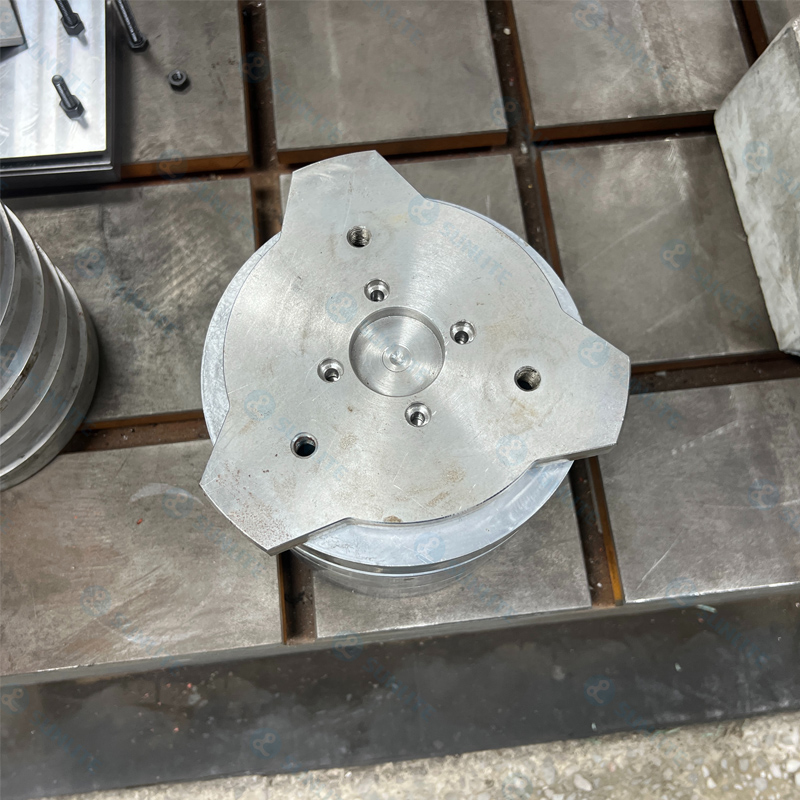

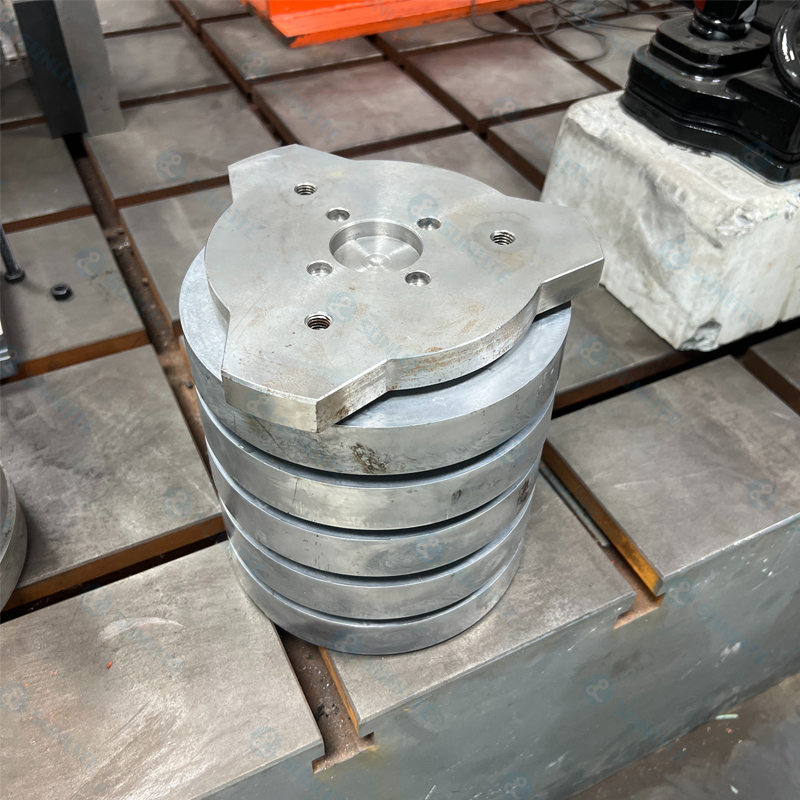

Phononic Crystal Isolator-fil

Mga senaryo ng aplikasyon

1. Paghihiwalay ng Pag -vibrate ng Riles ng Riles – Binabawasan ang paghahatid ng panginginig ng boses na dulot ng operasyon ng tren

2. Urban Rail Transit – Pinahuhusay ang Pag -aliw sa Pagsakay sa Pasahero

3. Mga Linya ng Mataas na Palarong Riles-Pinapaliit ang pinsala sa pagkapagod sa mga istruktura ng subaybayan

4. Vibration Control Para sa Mga Track ng Track at Tunnels – Mga Pangangalaga sa Malapit na Mga Gusali at Imprastraktura

Paglalarawan ng produkto

Ang isolator na ito ay gumagamit ng ** lokal na mekanismo ng resonance ng phononic crystals ** upang tumpak na kontrolin ang pagpapalaganap ng mga nababanat na alon sa loob ng mga istruktura ng tren. Nakamit nito ang **> 18dB insertion loss ** sa buong 20-200Hz frequency band, na naghahatid ng lubos na epektibong paghihiwalay ng broadband. Kung ikukumpara sa tradisyonal na mga sistema ng lumulutang na bakal na lumulutang, nag-aalok ito ng hanggang sa ** 50% na pagpapabuti sa pagbawas ng panginginig ng boses ** habang ganap na tinanggal ang mga panganib sa pagbagsak ng tagsibol-na nagbibigay ng isang susunod na henerasyon na solusyon na pinagsasama ang higit na mahusay na pagganap na may mga alalahanin sa zero safety para sa mga proyekto sa pagpapagaan ng riles ng riles.

Pag -andar ng Produkto

Kontrol ng alon ng broadband:

Ang mga lokal na yunit ng resonance ay nagpapalawak ng nababanat na saklaw ng band ng alon, partikular na pinipigilan ang 20-200Hz pangunahing dalas ng dalas ng boses ng mga track.

Ang istraktura ng metamaterial ay nagbibigay-daan sa kahusayan ng paghihiwalay ng panginginig ng boses upang lumampas sa 18dB, na may 40% na pagpapabuti sa pagganap ng pagbawas ng ingay ng mataas na dalas.

Disenyo ng Kaligtasan ng Intrinsiko:

Ang lahat ng solid-state non-metal na resonator ay nag-aalis ng panganib ng pagkapagod na bali ng mga metal spring, na binabawasan ang mga gastos sa pagpapanatili ng 90%.

Ang mga modular na naka-install na yunit ay sumusuporta sa mabilis na kapalit, pagbabawas ng downtime ng 80%.

Pinahusay na kakayahang umangkop sa kapaligiran:

Ang katatagan ng Bandgap ＞ 95% sa loob ng saklaw ng temperatura ng -20 ℃ ~ 80 ℃, na lumalaban sa mga epekto ng pagpapalawak ng freeze -thaw/thermal.

Ang rating ng paglaban sa asin ng spray ＞ 1000H (ISO 9227), na angkop para sa mga kahalumigmigan sa baybayin/lagusan.

Binigyan ng kapangyarihan ng matalinong operasyon at pagpapanatili:

Ang wireless na pagsubaybay sa katayuan ng yunit ng resonance ay nagbibigay -daan sa digital na pamamahala ng kambal na kahusayan ng pagsugpo sa panginginig ng boses.

Index ng pagganap

Core Technology: Phononic Crystal Local Resonance Structure

Pagganap ng Vibration Isolation: Pagkawala ng Pagpasok ＞ 18DB (EN 15461 Pamantayan sa Pagsubok)

Epektibong dalas ng bandwidth: 20-200Hz Elastic Wave Bandgap Control

Mechanical Lifespan: ＞ 30 taon (100 milyong mga siklo ng dynamic na pag -load)

Saklaw ng temperatura: -20 ℃ ~ 80 ℃ (Bandgap Frequency Deviation ≤3%)

Kapasidad ng pag -load: ≥300KN/m² vertical na kapasidad ng tindig

Area ng Application

Urban Metro: Mga Lugar na Sensitibo sa Vibration ng Mga Track ng Seksyon ng Tunnel (Sa ilalim ng Mga Ospital, Laboratories)

High-Speed Railway: Resonance Risk Prevention and Control sa Mga Seksyon ng Bridge

Paggawa ng Katumpakan: Proteksyon ng Kapaligiran ng Ultra

Mga sentro ng medikal: proteksyon ng kagamitan tulad ng MRI laban sa pagkagambala sa micro-vibration

Mga Proyekto sa Renovation: Pag -upgrade sa Kaligtasan at Pagpapalit ng Umiiral na Bakal na Lumulutang na Slab Systems
